产品简介

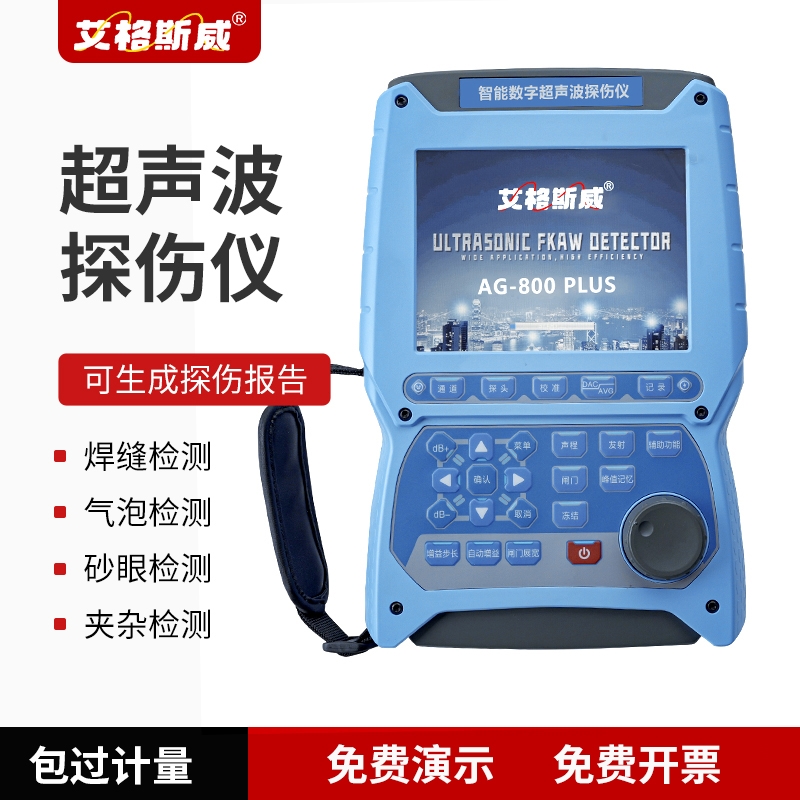

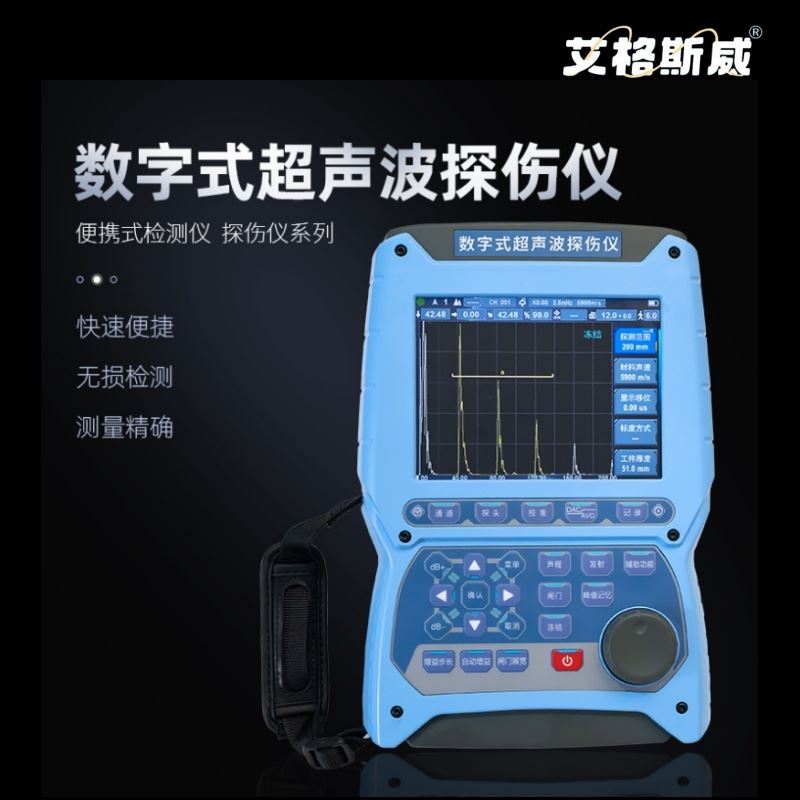

AG-800PLUS艾格斯威超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的仪器。

AG-800PLUS艾格斯威超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的仪器。

艾格斯威超声波探伤产品特点：

1、自动校准：一键式自动校准，操作非常便捷， 自动测试探头的“零点"、“K 值"、“前沿"及材 料的“声速"；

2. 自动显示缺陷回波位置（深度 d、水平 p、 距离 s、波幅、当量 dB、孔径ф值）；

3. 自动增益、回波包络、峰值记忆功能提高了探 伤效率；

4. φ值计算：直探头锻件探伤，找准缺陷波 自动换算孔径ф值,大平底自动计算；

5. 500 个独立探伤通道（可扩展），可自由输 入并存储任意行业的探伤标准，现场探伤无需 携带试块；

6. 可自由存储、回放 1000 幅 A 扫波形及数据 （可扩展）；

7. 外接 U 盘，内部存储可以随时导出，也可以 直接存储探伤存储文件。

8. 探伤录像：探伤过程的动态录像，通过外部 U 盘扩展，可以实现高质量录像；

9. DAC、TCG、AVG 自动生成并可以分段制作， 取样点不受限制，并可进行修正与补偿；

10. B 型扫描：实时扫查、显示横截面，可显示 工件缺陷形状，使探测结果更直观。

11. 13 个内置探伤标准可调出，可以自由输入任 意行业标准；

12. 发射脉冲宽度和强度可调；

13. 蓝牙模式与手机和计算机通讯，实现探伤报告 管理；

AG-800PLUS艾格斯威超声波探伤仪技术参数：

检测范围 15 米(钢中、纵波)，透射 30 米（可扩展）

声速范围 (100～20000)m/s

重复发射率 10-3000Hz 可调节

灵敏度余量 >66dB(深 200mmФ2 平底孔)

数字抑制 (0～80)%，不影响线性与增益

重复发射率 10-3000Hz 可调节

动态范围 ≥38dB

垂直线性误差 ≤2.5%

分 辨 力 >40dB(5P14)

探头类型 直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头

脉冲幅度 ：100V、200V、300V、400V、500V 分级选择，适用探头范围广

脉冲宽度 在(0.03～0.51)µs 范围内连续调节，以匹配不同频率的探头

探头阻尼 50Ω、100Ω、150Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求

闸门读数 单闸门和双闸门读数方式可选；闸门内峰值读数

总增益量 120 dB（设有 0.1dB、1dB、2dB、6dB 步进值）

硬件实时采样 高分辨率 10 位 AD 转换器，采样速度 320MHz，波形高度保真

检波方式 正半波、负半波、全波、射频检波

电池工作时间 15 小时

环境温度 (-10～50)℃

相对湿度 ：(20～95)%RH

外型尺寸 260×175×60 (mm)

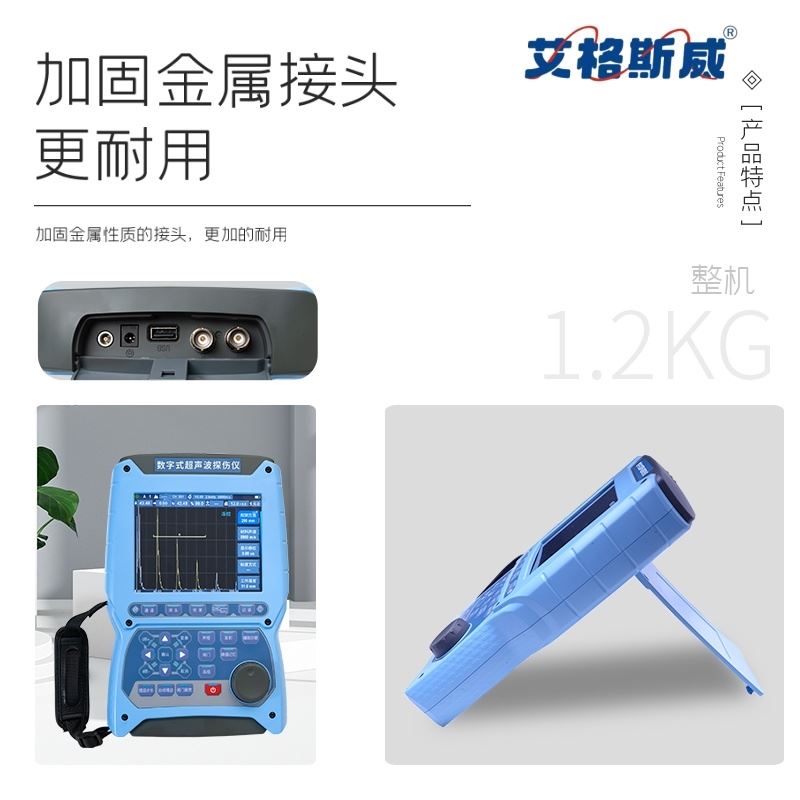

重 量 1.2Kkg

电 源 直流（DC）9V
